ADC0832简介：

• 8位分辨率：ADC0832具有8位精度，即可以将模拟输入量转换成8位的数字数据，对输入量进行256个等分。
• 单电源供电：ADC0832只需要单一的电源供电，一般为5V。这使得它在电路设计和实现上更加简便。
• 双通道输入：ADC0832具有两个模拟输入通道，分别为IN0和IN1，可以同时对两个输入通道进行模数转换。
• 内部参考电压：ADC0832内部集成了一个参考电压源，用于提供模数转换时的基准电压。这减轻了外部电路设计的负担，同时也提高了转换的准确性。
• 串行接口：ADC0832采用标准的串行接口进行数据传输，利用少量的引脚进行通信。数据传输速率相对较低，一般不超过5MHz。
• 转换速度：ADC0832的转换速度相对较慢，一次转换的时间约为30微秒。这在一些低速应用中表现良好。

硬件电路原理简介：

• CS:片选使能，低电平芯片使能；
• CH0: 模拟输入通道0，或作为IN+/-使用；
• CH1: 模拟输入通道1，或作为IN+/-使用；
• GND: 芯片参考电压电位 (地)；
• DI: 数据信号输入，选择通道控制；
• DO: 数据信号输出，转换数据输出；
• CLK: 芯片时钟输入；
• Vcc: 电源输入及参考电压输入 (复用)。

引脚电路图：

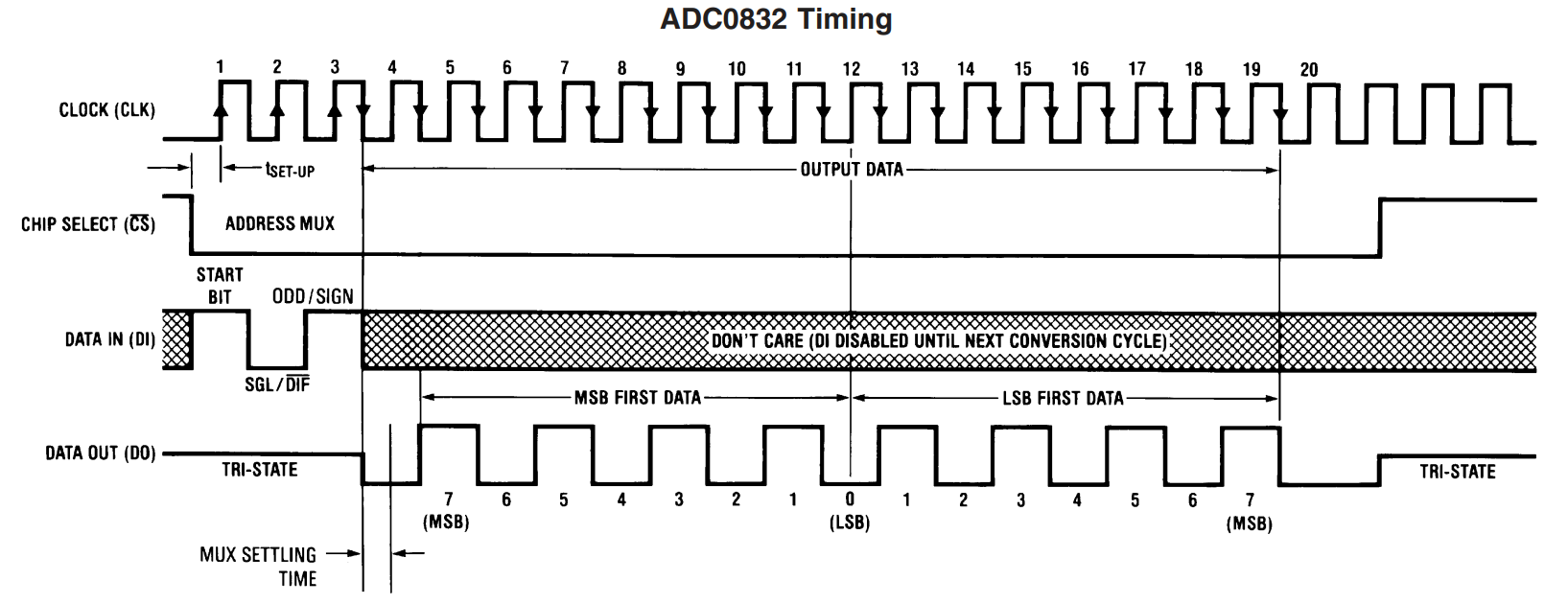

时序图：

演示视频 ：
